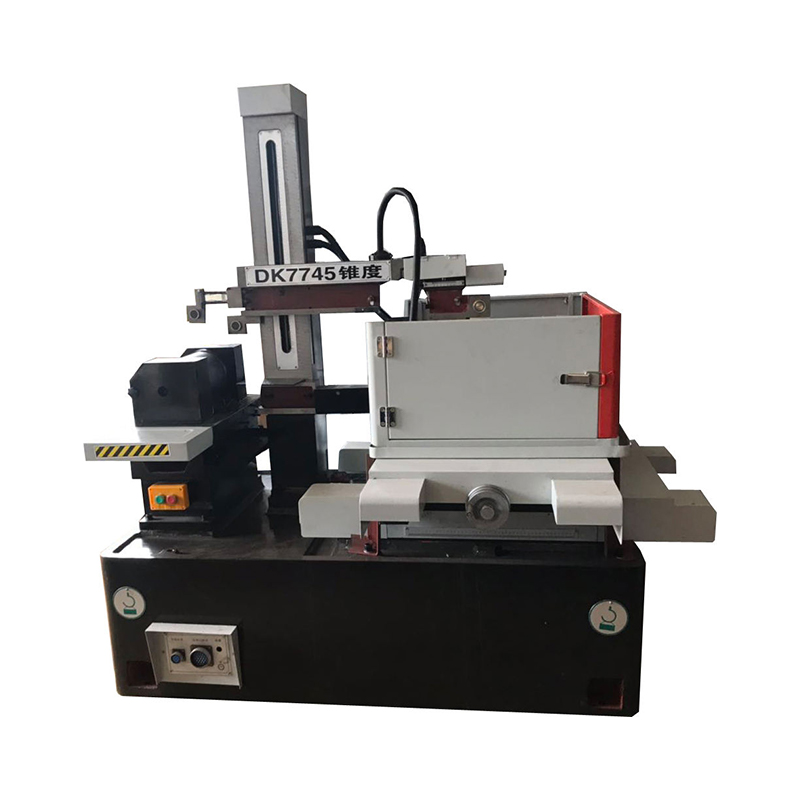

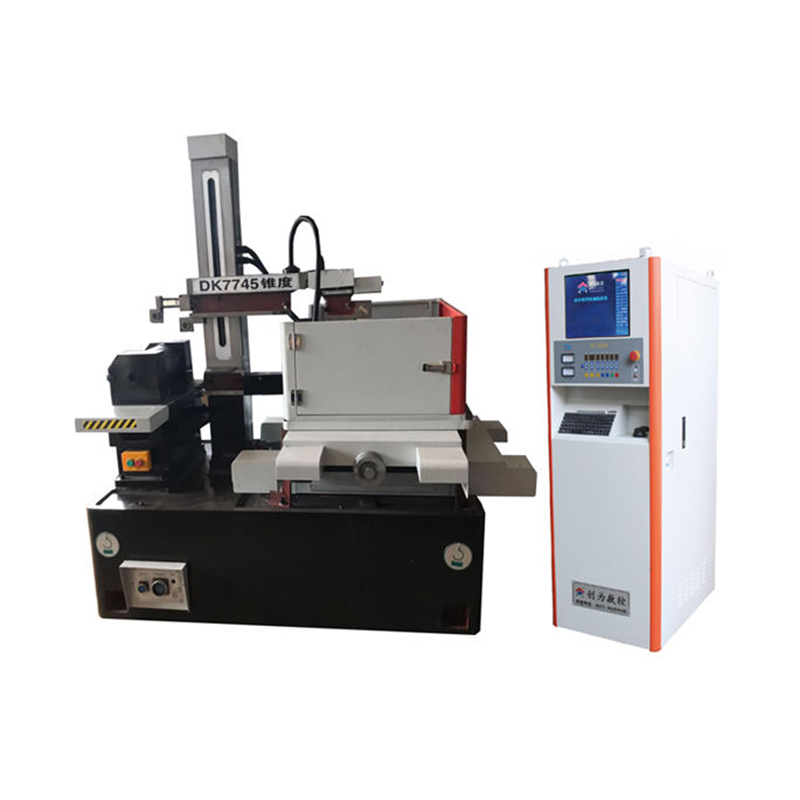

DK7745 Velika brzina GZ Autocut System CNC EDM Stroj za rezanje žice

1. Dimenzije radne ploče: 810 x 570mm
2. Maksimalna visina žica: 450 mm
3. Maksimalni konus: 6 °/80 mm
4. Maksimalno opterećenje: 600kg
5. X, Y osi koordinirano putovanje: 450 × 550 mm
6. Brzina trčanja žice molibdena: 11m/s
7. Ekvivalent pokretne masti za rad: 0,001 mm
8. Radna tekućina
9. Napajanje: 380V.50Hz (220V.50Hz)
10. Potrošnja energije stroja: <2kva
11. Težina glavnog stroja: 1800kg
12. Dimenzije glavnog stroja: 1600 × 1240 × 1400
13. Točnost obrade: Prema GB/T 7926-2015 Standard.
14. Optimalna hrapavost površine ra≤2,5um.
15. Učinkovitost rezanja ormara velike brzine: oko 9000-12000mm²/h.

1. Integrirano programiranje i kontrola, istodobno uređivanje obrade, praćenja u stvarnom vremenu i prikaz obrade putanja, automatske generiranja softvera za obradu koda, puni kineski izbornik zaslona, ​​dijalog čovjeka-računala, lako učenje i rad.
2. Memorija domaćina: 512 megabajti, matična ploča: 845 (P4), K/M elektro-optički komplet,
P4 računalo, 15 "LCD zaslon
3. Funkcija povlačenja kratkog spoja tijekom obrade.
4. Funkcija memorije za napajanje.
5. Automatska funkcija dvostrukog zaustavljanja na kraju obrade, funkcije automatskog centriranja.
6. Funkcije obrade prekida i obrnute obrade.
7. Pretvaranje podataka autoCAD -ovog DXF formata.
8. Pregledajte galeriju kako biste brzo pronašli potrebne datoteke.
9. Zakrenite pod bilo kojim kutom, zakrenite se u ciklusima.
10. Širina pulsa: 5-15US
11. Interval pulsa: 1: 2-1: 16
12. Izlazni napon bez opterećenja: 80V100V
13. Potrošnja energije: <700W
14. Napajanje: 220V ili 380V

1. Strojni sloj izrađen je od lijevanja pijeska od smole, koji ima malu deformaciju i visoku čvrstoću nakon sekundarnog temperiranja.
2. Ima karakteristike stabilnih performansi, visoke izlazne snage, brzinu rezanja, visoku površinsku završnu obradu i gubitak žice niskog molibdena. Ultra-niski gubitak žice molibdena uvelike smanjuje troškove obrade.
3. Integrirano programiranje i kontrola: Složena grafika može se pretvoriti u DXF crteže putem CAD -a, obrada grafike može se pratiti u stvarnom vremenu, a može se prikazati višestruki status obrade. Također ima memoriju nestanka napajanja, povlačenje kratkog spoja, zaštitu od žice, automatsko isključivanje, rotaciju proizvoljnog kuta i druge funkcije.
4. Rezanje žice za marku Namjenski pretvarač koristi se za kontrolu transportnog motora žice, regulaciju brzine i beskontaktne komutacije s indukcijskim prekidačem. Tijekom komutacije nema uplitanja iskre, nema buke u komutaciji, a motor ide glatko, što poboljšava pouzdanost i sigurnost strojnog alata. $

Osnovni princip rezanja EDM žice je korištenje alatne elektrode za izvođenje pražnjenja impulsa na radnom komadu za postizanje obrade. EDM rezanje žice ne zahtijeva proizvodnju oblikovanja elektroda i koristi tanku metalnu žicu (obično se naziva se molibdenom žice) kao alatna elektroda. Pozitivni stup napajanja impulsa povezan je s obrađenjem, a negativni pol spojen je na žicu molibdena; Žica molibdena kreće se naprijed -nazad određenom brzinom i stalno ulazi i napušta područje pražnjenja; Istodobno, tekući medij se prska između molibdenske žice i obrađenog komada. Sve dok operater učinkovito kontrolira brzinu i putanju pokreta molibdenske žice na obradnom dijelu, može se rezati potreban oblik i veličina obradnog dijela. Putanje pokreta radnog komada formira se koordinatnim radnim stazom (dva kontrolirana stepper motora u vertikalnim i vodoravnim smjerovima) koji se kreću u smjerovima x i y.
Glavni stroj alata za stroj za rezanje žica DK serije sastoji se od kreveta, radnog starta, uređaja za hranjenje žice, stalak za žice, spremnika za rashladnu tekućinu, električnih uređaja za alat za stroj, dodatke i druge komponente. Temelji se na krevetu, a radnom stazu, uređaju za dovođenje žice i žičanog stalka ugrađeni su na istoj osnovnoj površini kreveta.
Sljedeće se unose odvojeno:
1) krevet
Krevet je dio od lijevanog željeza u obliku smole u obliku kutije, koji je sastavni dio lijevanja. Gornji dio je instaliran s radnom pločom, bubnjevima za odlaganje žice, žičanim nosačem, rasvjetom i drugim dijelovima.
2) radna ploča
Radna ploča uglavnom se sastoji od površine radne ploče, srednje ploče za povlačenje, kugličnog vijaka i brzinskog prijenosnika. Uzdužno i poprečno kretanje povučene ploče prihvaća strukturu vodiča s kuglom, a stepper motor provodi vijak kroz dva para zupčanika protiv baklaša kako bi ostvario kretanje radne ploče. Kuglični vijak ima prednosti visoke točnosti prijenosa, visoke učinkovitosti i dugog života.
3) Uređaj za transport žica
Bubanj za skladištenje žice sastoji se od tankog zida šupljeg cilindra. Motor pokreće bubanj za skladištenje žice da se okreće kroz priključak, a uzvratno kretanje bubnja za pohranu žice dolazi iz vijaka nakon promjene brzine zupčanika kako bi se pogonska ploča za povlačenje žičanog uređaja za transport.
Često preokret ploče za povlačenje bubnja od žice upravlja se skupom indukcijskih prekidača. Struktura je jednostavna i operacija je osjetljiva. Lijevi i desni blokovi sudara opremljeni su sigurnosnim uređajima za preopterećenje. Kad indukcijski prekidač ne promijeni smjer, struja motora transporta žice je odsječena.
4) žica
Žica molibdena je poput zatvorenog prijenosnog pojasa, koji pokreće bubanj za navijanje da radi naprijed -nazad. Žičani kotač i par glavnih vodećih kotača omotani su molibdenom žicom i pokreću se u ciklusu.
Vodeni kotač prihvaća zapečaćeni dio žice molibdena okomito.
5) spremnik za rashladno sredstvo
Pumpa za vodu isporučuje radnu tekućinu u područje prerade. Sediment se akumulira u kutiji s prljavštinom i mora se redovito očistiti. Radno rashladno sredstvo koristi dx-1 saponificirane tekućine.
6) pribor
① stezaljka: Skupina stezaljki koristi se za pričvršćivanje ravne ploče ili cilindričnog radnog komada, a stezaljka je pričvršćena na radnu ploču vijkom T-tipa.
② radilica: Koristi se za namotavanje žice za rotiranje bubnja za odlaganje žice.
③ Kotač za zatezanje žice: Koristi se za ručno zatezanje žice molibdena.
