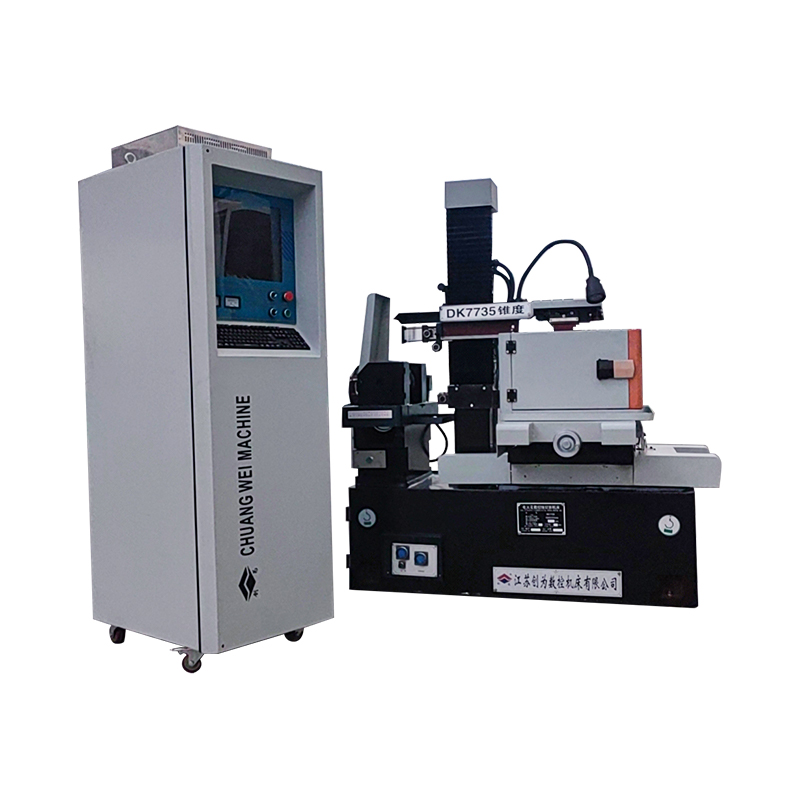

DK7745FZ High Precision Stepper CNC EDM Stroj za rezanje žice

1 、 Strojni krevet izrađen je od lijevanja smola od smole, nakon što je druga deformacija kaljenja mala i velika čvrstoća.
2 、 sa stabilnim performansama, visokom izlaznom snagom, brzim brzinama rezanja, visokim površinskim završetkom, niskim gubitkom žice molibdena i tako dalje. Ultra-niski gubitak žice molibdena, značajno smanjuje troškove obrade.
3. Integracija programiranja i kontrole: Složenu grafiku možete pretvoriti u DXF pomoću CAD-a, praćenje grafike u stvarnom vremenu i razne prikaze statusa obrade, ali također ima memoriju nestanka napajanja, stražnjeg dijela kratkih spojeva, zaštite od slomljene žice, automatskog isključivanja, rotacije proizvoljnog kuta i drugih funkcija.
4. Usvajanje posebnog pretvarača za rezanje žice za upravljanje motorom transporta žice, beskonačno promjenjivu regulaciju brzine, s indukcijskim prekidačem beskontaktnim preokretom, bez smetnji iskre prilikom preokreta, bez buke za preokret, glatka rada motora, poboljšanje pouzdanosti i sigurnosti alata stroja. $.

Osnovni princip rezanja EDM žice je korištenje alatne elektrode za pulsiranje pražnjenja na radnom komadu za postizanje obrade, obrada rezanja EDM žice ne treba izrađivati ​​elektrodu za oblikovanje, uporabu fine metalne žice (obično se naziva molibdenum žice) kao alatne elektrode. Pozitivni stup napajanja impulsa povezan je s obrađenjem, a negativni pol spojen je na žicu molibdena; Žica molibdena kreće se naprijed -nazad određenom brzinom i kontinuirano ulazi i izlazi iz područja pražnjenja; Istodobno, tekući medij se prska između molibdenske žice i obrađenog komada. Sve dok operater učinkovito kontrolira brzinu i putanju kretanja molibdena žice prema radnom komadu, može se rezati potreban oblik i veličina obradnog dijela. Putanje pokreta radnog komada nastaje X i Y pokretima koordinatne tablice (dva kontrolirana koračna motora u uzdužnim i poprečnim smjerovima).
Glavni stroj alata za rezanje žičanog rezanja CNC serije DK sastoji se od kreveta, radnog stola, uređaja za transport žice, žičanog okvira, spremnika za rashladno sredstvo, strojnih električnih uređaja, pribora i drugih komponenti. Temelji se na krevetu, a stol, nosač žice i žičani okvir ugrađeni su na istu osnovnu površinu kreveta.
Sljedeće se unose odvojeno:
1） krevet
Krevet je pješčano željezo s smolama s smolama, koja je cijela struktura lijevanja, čiji je gornji dio montiran na radnom statu, žičanom cilindru, žičanom okviru, rasvjeti i drugim komponentama.
2） Radni stol
Radni tablica uglavnom se sastoji od radnog tablice, srednje ploče za povlačenje, kugličnog vijaka i mjenjača promjenjive brzine itd. Uzdužno i poprečno kretanje povučene ploče prihvaća strukturu vodiča kuglice, odnosno motorom za korak kroz dva para vijaka za pogon zupčanika kako bi se postigao kretanje radnog tablice. Kuglični vijak ima prednosti visoke preciznosti prijenosa, visoke učinkovitosti i dugog života.
(3) Uređaj za transport svile
Cilindar za skladištenje žice sastoji se od tankog zida šupljeg cilindra. Motor kroz priključak za pokretanje rotacije cilindra za skladištenje, dok je cilindar za skladištenje kretao kretanje iz brzine zupčanika nakon vijaka za pogon povučene ploče uređaja za transport žice.
Česta promjena ploče za povlačenje cilindra žice upravlja se skupom induktivnih prekidača, koji je jednostavan i osjetljiv u radu, a lijevi i desni odbojnici opremljeni su uređajem za osiguranje od preopterećenja, koji isključuje struju motora transporta žičanog transporta kada induktivni prekidač ne uspije promijeniti smjer.
4） žičani okvir
Žica molibdena je poput zatvorenog pogonskog pojasa, koji je vođen kolutom da radi naprijed -nazad, redovi kotača i par vodećih kotača molibdenom žice omotane oko ciklusa rada.
Vodeni kotač prihvaća zapečaćeni dio žice molibdena okomito.
5 tenk za rashladno sredstvo
Pumpa za vodu šalje radnu tekućinu u područje prerade, šljaka se nakuplja u prljavoj kutiji, koja se mora redovito očistiti, a radno rashladno sredstvo koristi dx-1 saponificiranu tekućinu.
6） pribor
① Učvršćivanje: Grupe učvršćenja za popravljanje ravnog oblika ili cilindričnog radnog dijela, Odjela za vijke tlačne ploče, s vijcima tipa T-a za pričvršćivanje učvršćenja na radnom stanju.
② radilica: koristi se za vješanje svile rotira cilindar za odlaganje svile.
③ Uski žičani kotač: Koristi se za ručno zatezanje molibdenske žice.
